Вакуумный загрузчик непрерывного действия, серия CVF

Герметичный загрузчик для непрерывной подачи порошков и гранул к оборудованию для обработки сыпучих материалов

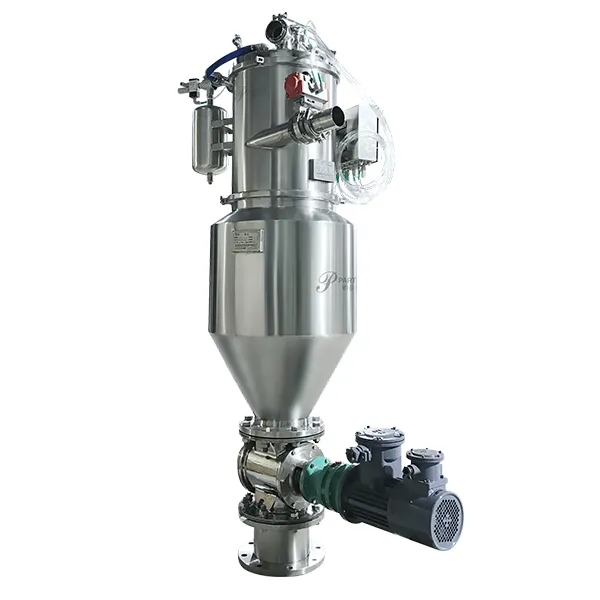

Вакуумный загрузчик непрерывного действия, CVF Series

Вакуумная система подачи материалов непрерывного действия серии CVF состоит из вакуумной клапанной камеры, изолирующей камеры, фильтрующего блока, системы обратной продувки, механизма загрузки и роторного шлюзового затвора. Может непрерывно выполнять как загрузку, так и разгрузку материалов, что значительно повышает эффективность транспортировки. Вакуумный загрузчик может быть интегрирован с другим оборудованием для обработки сыпучих материалов, таким как мельницы, смесители или просеивающие машины, образуя полностью непрерывную линию транспортировки, способную с легкостью заменить систему пневмотранспорта с избыточным давлением и устраняя риски утечки пыли или взрыва.

Запросить цену
Технические характеристики
Модель CVF180 CVF250 CVF320 CVF430
Модель вакуумного генератора VTML100 VTML200 VTML400 VTML800
Давление сжатого воздуха 0.5–0.8 МПа 0.5–0.8 МПа 0.5–0.8 МПа 0.5–0.8 МПа
Рабочее давление 0.5–0.8 МПа 0.5–0.8 МПа 0.5–0.8 МПа 0.5–0.8 МПа
Расход воздуха 0.4 м³/мин 0.8 м³/мин 1.8 м³/мин 3.6 м³/мин
Производительность 0.2–0.6 т/ч 0.6–1.8 т/ч 1.8–3.0 т/ч 3.0–6.0 т/ч
Тип фильтра Импортный фильтр из титана (Ti07), фильтр из ПТФЭ (политетрафторэтилена), фильтр из ПЭНД (полиэтилена высокой плотности, HDPE), спеченный титановый фильтр Импортный фильтр из титана (Ti07), фильтр из ПТФЭ (политетрафторэтилена), фильтр из ПЭНД (полиэтилена высокой плотности, HDPE), спеченный титановый фильтр Фильтр из ПЭНД (полиэтилена высокой плотности, HDPE), спеченный титановый фильтр Фильтр из ПЭНД (полиэтилена высокой плотности, HDPE), спеченный титановый фильтр
Площадь фильтрации 0.3 м² 0.3 м² 0.9 м² 1.8 м²
Диаметр всасывающего патрубка DN25 DN50 DN75–50 DN100–75 или DN100
Диаметр разгрузочного патрубка 150 мм 150 мм 200 мм 200 мм
Полезный объем бункера 5 л 12 л 22 л 50 л
Ключевые особенности
  • Полностью непрерывный цикл загрузки и разгрузки материала.
  • Эффективное использование электрического вакуумного источника без потерь производственного ресурса.
  • Поддерживает высоту транспортировки до 30 м, расстояние до 100 м и производительность до 8–10 т/ч.
  • Гарантирует беспылевую работу, минимизируя загрязнение окружающей среды и снижая риск взрыва пыли.
Примеры обрабатываемой продукции
  • Активные фармацевтические субстанции (АФС)Активные фармацевтические субстанции (АФС)
  • Глутамат натрия (MSG)Глутамат натрия (MSG)
  • ПигментыПигменты
Совместимое оборудование

Вакуумный загрузчик непрерывного действия серии CVF может быть интегрирован со станциями растаривания мягких контейнеров, молотковыми мельницами, горизонтальными просеивателями центробежного типа, а также системами дозирования и упаковки для формирования полной линии для конвейерной передачи сыпучих материалов, соответствующей разнообразным требованиям заказчиков.
Настраиваемые функции

Для удовлетворения разнообразных технологических требований система может быть адаптирована по следующим параметрам:

  • Габариты и конструкция
    Диаметр трубопровода, полезный объем бункера, высота и расстояние транспортировки, настройка интерфейсов подключения.
  • Исполнение и материалы
    Выбор материалов конструкции, степень полировки, тип покрытия, наличие пылезащитных или взрывозащитных механизмов.
  • Функциональные модули
    Режим управления, тип фильтрующей системы, способы загрузки и выгрузки, дополнительные функции, такие как CIP-мойка и системы сигнализации.
Оборудование для обработки и транспортировки сыпучих материалов
Готовы обсудить ваш проект?

Проконсультируйтесь с нашими экспертами, чтобы подобрать подходящее решение для обработки порошков или пеллетирования.

Свяжитесь с нами!

Серия загрузчиков CVF предлагает пользователям непрерывную разгрузку, устраняя колебания цикла, характерные для систем периодического действия. Данный вакуумный загрузчик также обеспечивает более плавную транспортировку и равномерный поток материала и избегает колебаний уровня, поддерживая стабильную подачу для последующего оборудования. Особенно подходит для непрерывных производственных линий или систем дозирования.

Вакуумный загрузчик непрерывного действия серии CVF поддерживает высокую степень кастомизации. Варианты включают: настройку конструкции разгрузки, совместимую с винтовыми дозаторами, смесителями или реакторами, интеграцию системы управления с ПЛК заказчика или автоматизированными платформами, выбор материалов исполнения, таких как нержавеющая сталь 304 или 316L, а также взрывозащищенное исполнение для специфических производственных сред.
